該套設備包括雙轉子多排錘式制砂機、旋風式除塵器、離心式選粉機和給料機構及傳送皮帶等組成。由上料斗1的半成品碎石進入上料皮帶2進入制砂機4，機制砂由傳送帶7運送到離一1、5,式選粉機8，風由吹風機引人離心式選粉機8，機制砂在離心力和空氣流的雙重作用下完成分選。只要施加的氣流流速、氣量合適，空氣流不僅對散狀砂有粗細分選功能，而且對粘附在砂顆粒上的風塵雜質有“擦洗”和“剝離”功能，完全可以保證砂的潔凈質量。

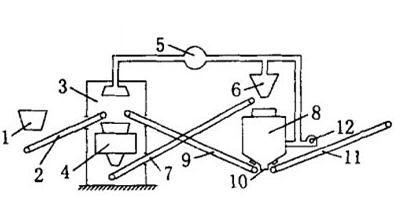

流程圖示意圖：

1-上料斗；2-上料皮帶；3-準封閉式制砂間；4-制砂機；5-引風機；6-旋風除塵器；7-傳送帶；8-離心式選粉機；9-返回皮帶；10-礦粉裝袋器；11-出料皮帶；12-吹風機
    流程圖：
