提高余熱風機葉片耐磨性能的技術措施
存在的問題
某公司為1號窯2500t/d熟料生產線匹配的余熱風機型號為：Y4-73-11No.25D左45°，在使用過程中出現以下問題：風機風輪葉片磨損嚴重，使用周期較短，Z多使用兩個月，特別是葉片邊緣處使用僅一個月，造成風機殼體、軸承座振動，軸承座與基礎連接部位出現了不同程度地裂縫，降低了設備的使用壽命，而且還影響了整條生產線的運轉率。主要原因是：從篦冷機電收塵器出來的熱煙氣當中含有大量的微小顆粒狀物體，由于這些顆粒狀物體的存在，使得風輪葉片磨損，降低了風輪的使用壽命，并且使風輪失去了動、靜平衡，從而造成風機的不穩定運行。采用改進風輪葉片的形狀及改進葉片材料的方法，很好地解決了以上問題，供同仁借鑒。
改造方案的確定與實施
采用在現場對葉片進行堆焊耐磨層的方法，此方法能夠在較短的時間內恢復葉片被磨損的部位，但有一定的Q陷：堆焊層的厚度不均勻，并且每次修補后風輪都要找平衡，此方法只是簡單地恢復葉片被磨損的表層，短時間保證生產，如不及時進行修理，會較大程度地磨損葉片母體。在定檢的時候，采用堆焊的方法能夠得到一定厚度的耐磨層，但使用周期較短，而且還花費大量的人工費、材料費。針對以上弊端，可以采取了改進加工葉片的材料以及調整風輪葉片的形狀等方法，來提高余熱風機的長期穩定運轉。
優選葉片材料，提高耐磨性
采用16Mn鋼板或15MnV鋼板，經濟一些，但耐磨性能一般。采用雙金屬?gòu)?fù)合耐磨鋼板，價G較普通材料有所提高，但考慮到產品使用壽命，維修費用、備件費用和停機損失，其性能價G比遠高于16Mn鋼板和其他材料。雙金屬?gòu)?fù)合耐磨鋼板由低碳鋼板和合金耐磨層兩部分組成，合金耐磨層主要以鉻合金為主，同時還添加錳、鉬、鈮、鎳等其它合金成分，硬度可以達到HRC58～62，耐磨性能是低合金鋼板性能5倍以上，遠遠高于堆焊的方法；合金耐磨層的碳化物在高溫下有很強的穩定性能，可以在400℃內使用。綜合考慮，選擇雙金屬?gòu)?fù)合耐磨鋼板。

改進風輪葉片形狀

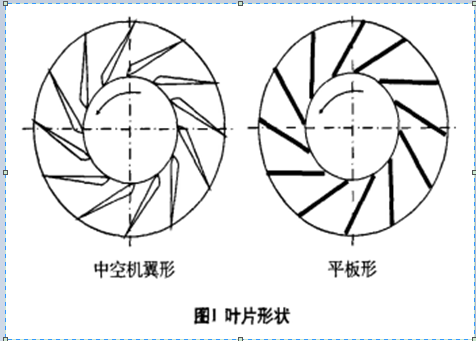

余熱風機原葉片形狀如圖1所示的中空機翼形，中空機翼形葉片具有優良的空氣動力特性，葉片強度高，通風機的氣動效率一般較高，但工藝性較復雜。中空機翼形葉片磨漏后，雜質易進入葉片內部，會使葉輪失去平衡而產生振動。采用雙金屬?gòu)?fù)合耐磨鋼后，由于雙金屬?gòu)?fù)合耐磨鋼板對彎曲度有一定的要求，所以我們將葉片的形狀改成平板形，見圖1。平板形葉片制造簡單，正適用于雙金屬?gòu)?fù)合耐磨鋼板這種材料的加工。

板材厚度的確定
考慮到原風輪單片風葉的質量、厚度，以及風輪的使用周期，我們選擇6+6雙金屬?gòu)?fù)合耐磨鋼板，即：母材厚度為6mm，耐磨層厚度為6mm。
方案實施
(1)切割：采用碳弧切割的方法將雙金屬?gòu)?fù)合耐磨鋼板切割成所需要的形狀，切割時從母材的一面開始。
(2)拼對：將切割好的葉片采用交叉替換的方法(即每隔一片葉片換下一片葉片)拼對到風輪上，這種方法既可以保證風輪不變形，又可以保證每一片葉片的相互位置不變動。
(3)H接：首先將切割好的復合鋼板葉片的母材一側與風輪H接在一起，然后用相應的堆焊焊條將耐磨層面與風輪H接在一起。焊后用手錘敲擊H接部位，減少H接殘余應力，提高H接的抗P勞性能。
(4)平衡：將修理好的風輪進行動、靜平衡實驗。
效果

本次對風輪葉片的改進C底解決了余熱風機運行周期短、風輪使用壽命低的Q陷，提高了整條生產線的運轉率，此次風輪葉片更換后，風機運轉了三個月停機檢查，未發現嚴重磨損的現象，平均磨損厚度在1mm左右。此次改進，減少了余熱風機的維修次數，節約了大量的維修材料以及維修費用。
